Альтернатива косого сетчатого фильтра.
Латунный резьбовой С МАГНИТНОЙ ВСТАВКОЙ
Макс. рабочее давление: 10 бар.
Макс. рабочая температура: +110°С.
Производство: Caleffi (Италия)
Принцип работы
Принцип работы дешламатора основан на комбинированном действии нескольких физических явлений. Внутренний элемент состоит из совокупности сетчатых поверхностей, расположенных веером. Шлам, присутствующий в воде, сталкиваясь с этими поверхностями, отделяется, оседая в нижней части корпуса, в которой скапливается. Кроме этого, большая внутренняя ёмкость DIRTCAL способствует снижению скорости потока жидкости таким образом, чтобы благоприятствовать, исходя из силы тяжести, отделению частиц, присутствующих в этой жидкости. Слив скопившегося шлама производится, даже при работающей системе, при открывании сливного крана. Дешламатор разработан таким образом, чтобы в нём оказывалось неважным направление потока теплоносителя.
Конструктивные особенности
Сохранение рабочих характеристик с течением времени и низкое гидравлическое сопротивление Улучшенные рабочие характеристики дешламатора основаны на применении внутреннего элемента из сетчатых поверхностей, который, действуя по принципу столкновения и оседания частиц, делает более эффективной очистку, по сравнению с общераспространенными фильтрами и сохраняет неизменными рабочие характеристики там, где в фильтрах удержанный шлам изменяет их функциональные характеристики с течением времени, загрязняя их. Для того, чтобы сделать эффективным принцип отделения, скорость потока теплоносителя снижается внутри DIRTCAL, благодаря егo геометрическим характеристикам
Геометрическая структура и объемная накопительная камера шлама
Накопительная камера представляет следующие особенности: − она расположена в нижней части устройства на таком расстоянии от соединений, чтобы на скопившийся шлам не воздействовали вихревые потоки через сетку. − она очень вместительная для увеличения количества накапливающегося шлама, а, следовательно, для снижения частоты сброса/слива (в отличие от фильтров, которые необходимо чистить чаще). − она имеет возможность проведения легкой ревизии, при откручивании её от корпуса клапана с целью возможного технического обслуживания внутреннего элемента, в случае его засорения волокнами или крупным шламом.
Отделение железосодержащего шлама
Серия дешламаторов, снабженных магнитом, позволяет добиться большей эффективности при отделении и сборе железосодержащего шлама. Он удерживается во внутреннем корпусе дешламатора сильным магнитным полем, создаваемым магнитами, установленными в специальное наружное кольцо. Наружное кольцо, кроме этого, снимается с корпуса, чтобы осуществить осаждение и последующее удаление шлама, также при работающей системе. Поскольку магнитное кольцо установлено снаружи, на корпусе дешламатора, гидравлические характеристики устройства не изменяются.
Верхнее соединение
Соединение в верхней части дешламатора может использоваться для возможной установки автоматического воздухоотводчика, код 502040 MINICAL для модели с резьбовыми соединениями.
Слив при работающей системе
Накопительная камера дешламатора снабжена шаровым краном-отсекателем со специальной ручкой, на модели с резьбовыми соединениями, и шаровым краном-отсекателем с маховиком-барашком, на модели с фланцевыми соединениями. Эти краны могут использоваться для осуществления слива шлама, скопившегося в нижней части дешламатора, даже при работающей системе. Вышеописанные операции, на модели с магнитом, должны осуществляться после снятия магнита.
Техническое обслуживание
Для возможного технического обслуживания (на моделях с резьбовыми соединениями для горизонтальных трубопроводов), достаточно открутить камеру сбора шлама, шестигранным ключом на 26 мм, к которой крепится внутренний элемент таким образом, чтобы его можно было извлечь для чистки. На моделях для вертикальных трубопроводов достаточно только открутить камеру сбора шлама для операций по чистке без откручивания внутреннего элемента.
Основные | |
---|---|
Производитель | CALEFFI |
Страна производитель | Италия |
Тип фильтра грубой очистки | Осадочный |
Условный проход | 40 мм |
Максимальная температура рабочей среды | 110 град. |
Максимальное рабочее давление | 10 бар |
- Цена: 930 руб.
- Под заказ
- Код: 546308

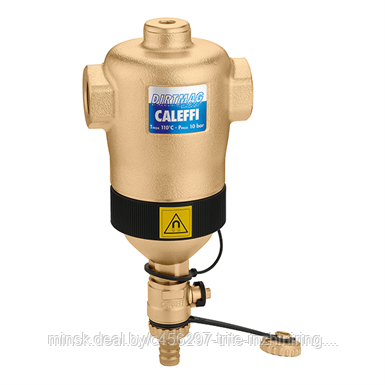

DIRTMAG Грязеуловитель 1 1/2" (дешламатор, он же сепаратор шлама)
930 руб.
